Правильная установка люка канализационного колодца — это залог его долговечности и безопасности эксплуатации. Данная статья содержит рекомендации по монтажу чугунных люков, которые носят ориентировочный характер и не заменяют профессиональной оценки условий объекта. Подрядчики несут полную ответственность за качество выполняемых работ и соблюдение требований техники безопасности при установке канализационного люка.
Предупреждение: в статье речь пойдет об установке люка фланцевого типа, о монтаже плавающего люка читайте тут →
Шаг 1. Подготовка основания
Перед началом работ по установке люка необходимо тщательно проверить соответствие внутренних и внешних размеров бетонной поверхности размерам устанавливаемого корпуса. Поверхность не должна иметь трещин, сколов или других повреждений, которые могут негативно повлиять на качество монтажа канализационного люка.
Шаг 2. Установка опорного кольца
Корпус люка обязательно должен устанавливаться на опорное кольцо. Категорически не допускается монтаж корпуса непосредственно на плиту перекрытия колодца канализации. Использование опорного кольца обеспечивает правильное распределение нагрузок и предотвращает деформацию конструкции.
Шаг 3. Очистка рабочей поверхности
Перед установкой опорного кольца необходимо удалить все частицы мусора с верхней поверхности колодца или плиты. Для очистки используйте подходящие инструменты, щетку или воздушный компрессор. После удаления пыли и грязи слегка увлажните опорную поверхность. Важно избегать попадания масел и смазок на поверхность, где будет производиться установка люка.
Шаг 4. Правила транспортировки и разгрузки
При разгрузке изделий из транспортного средства соблюдайте осторожность — не бросайте люки на землю и не катайте их. Это может привести к повреждению чугунного корпуса и нарушению геометрии изделия.
Шаг 5. Правильное выставление высоты
При монтаже строго запрещается использовать металлические или деревянные кронштейны, камни, металлические клинья или резьбовые шпиндели для регулировки высоты корпуса. Эти приспособления не рассчитаны на эксплуатационные нагрузки и могут создать чрезмерные локальные напряжения при движении транспорта.
Опорное кольцо следует выставить по высоте так, чтобы от его верхней поверхности до уровня дорожного покрытия оставалась свободная высота на 10-20 мм больше высоты корпуса люка. Для набора необходимой высоты можно использовать куски керамической плитки или щебень, а образовавшуюся полость залить быстротвердеющим монтажным раствором.
Шаг 6. Установка опалубки и заливка раствора
После выставления опорного кольца на нужную высоту рекомендуется установить внутреннюю надувную опалубку. В качестве такой опалубки подойдет обычная автомобильная камера размером R14. При замене старого люка внешняя опалубка часто не требуется, так как ее функцию выполняет существующее дорожное покрытие.
Полость между опорной плитой и кольцом необходимо залить специальным быстротвердеющим монтажным раствором так, чтобы нижний край опорного кольца погрузился в раствор не менее чем на 20 мм.

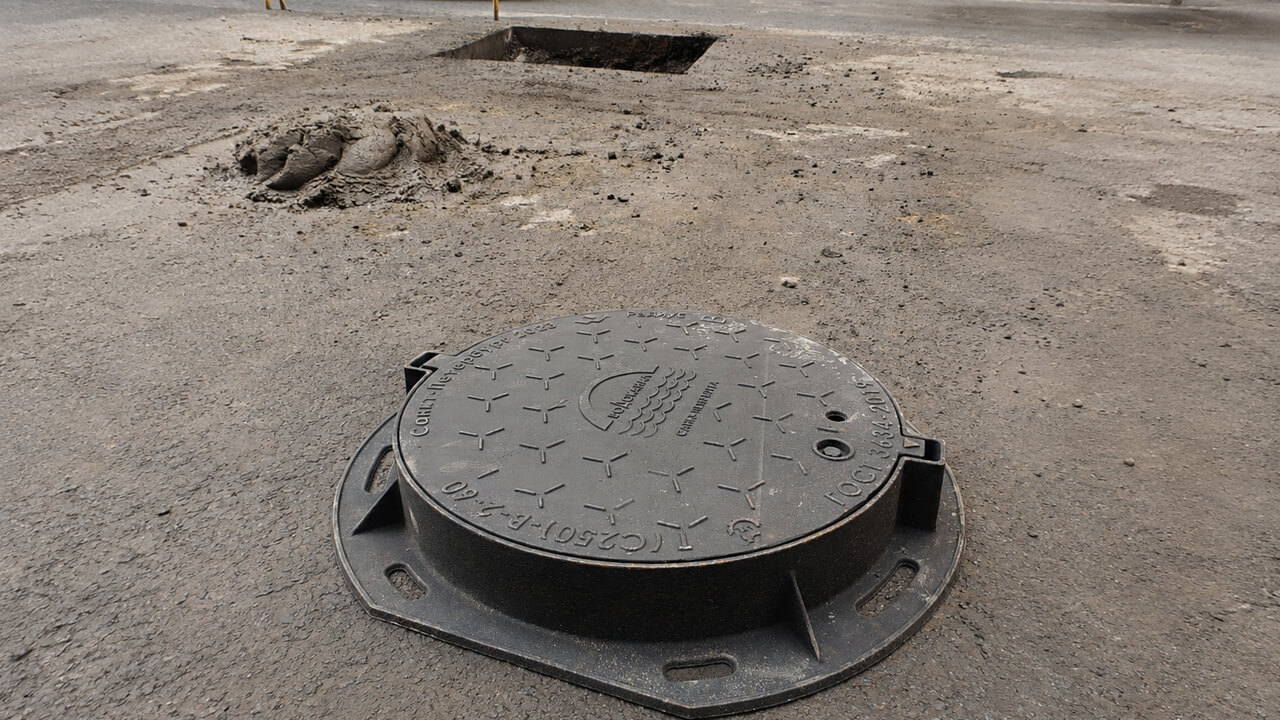

Шаг 7. Установка корпуса люка
На подготовленное опорное кольцо устанавливается корпус люка. С помощью дорожной рейки проверьте, чтобы верхняя часть корпуса по всей плоскости находилась на уровне дорожного покрытия. Между опорным кольцом и нижней поверхностью фланцевой части должен оставаться зазор высотой 10-20 мм, который впоследствии заливается монтажным раствором.
Шаг 8. Заливка монтажного раствора
При необходимости установите внешнюю металлическую опалубку вокруг корпуса. Полость между опорным кольцом и корпусом залейте специальным монтажным раствором, оставив свободное пространство 3-5 см от верхнего края для последующей укладки асфальта. После затвердевания раствора опалубку можно снять.
Шаг 9. Контроль качества заливки
Убедитесь, что монтажный раствор не соприкасается с внутренней опорной зоной корпуса под крышку и полностью заполняет пазы рамы. Это критически важно для правильного функционирования системы крепления люка к крышке колодца.
Шаг 10. Финальная проверка и очистка
Удалите все следы раствора на стыках и местах фиксации крышки. Проверьте правильность установки эластичной прокладки — она должна быть плотно и надежно зафиксирована.
До полного затвердевания раствора категорически запрещается прыгать или ударять по крышке.
Шаг 11. Правильная ориентация крышки
Корпус люка следует установить в соответствии с направлением движения транспорта. "Уши" крышки люка должны располагаться на одной оси по направлению движения. При установке крышки люка в корпус необходимо учесть, что область с запорным устройством должна быть завершающим этапом при наезде колеса.
Шаг 12. Защита при укладке асфальта
Перед укладкой верхнего слоя асфальта обязательно накройте крышку защитным материалом (картон, металлический лист). Это предотвратит попадание асфальтовой смеси в шарнирные полости, отверстия и запорные устройства. Трамбовку асфальта производите виброплитой, избегая наезда транспортных средств до полного остывания и набора прочности покрытия.
