Канализационный колодец стал обязательным элементом инженерных систем. В статье будут разобраны разновидности конструкций, их устройство, основные параметры и требования, которым должен соответствовать колодец в городе. Также будут даны рекомендации по выбору подходящего решения и нюансы монтажа, важные для долгой и безопасной эксплуатации.
Содержание:
- Что это такое
- Виды и функции колодцев
- Типы колодцев по материалу
- Как устроен колодец
- Характеристики
- Нормативная документация
Что это такое
Канализационный колодец — это подземное сооружение в виде вертикальной шахты с камерой внизу, которое является ключевым элементом любой системы канализации (как ливневой, так и хозяйственно-бытовой).
Если говорить простыми словами, это "контрольная точка" или "узловая станция" под землей, которая позволяет обслуживать, проверять и чистить канализационные трубы.
Виды и функции колодцев
Основные функции и задачи колодца:
- Обслуживание и прочистка. Самая главная задача. Через лаз (горловину) колодца можно спустить оборудование (например, трос или гидродинамическую машину) для удаления засоров в трубах.
- Изменение направления потока. В местах, где канализационная трасса поворачивает, устанавливают поворотный колодец. Он позволяет сделать плавный изгиб потока, чтобы избежать сопротивления и возможных засоров.
- Соединение потоков. Когда в одну основную канализационную трубу входят несколько боковых (например, от разных домов или улиц), устанавливают узловой колодец.
- Перепад уровней. Если трубы проложены на разной глубине (из-за рельефа местности или других препятствий), используется перепадный колодец. Внутри него поток "перескакивает" с высоты на высоту, чтобы избежать слишком глубокого заложения труб.
- Контроль и наблюдение. Через колодец можно визуально оценить состояние труб, скорость потока и взять пробы стоков. Колодцы, установленные на длинных прямых участках, называются смотровыми и служат для регулярной проверки.
- Отстой и очистка (для ливневой канализации). В ливневых колодцах-пескоуловителях на дне оседают песок, ил и мусор, которые затем удаляются, защищая основную систему от заиливания.
Типы колодцев по материалу

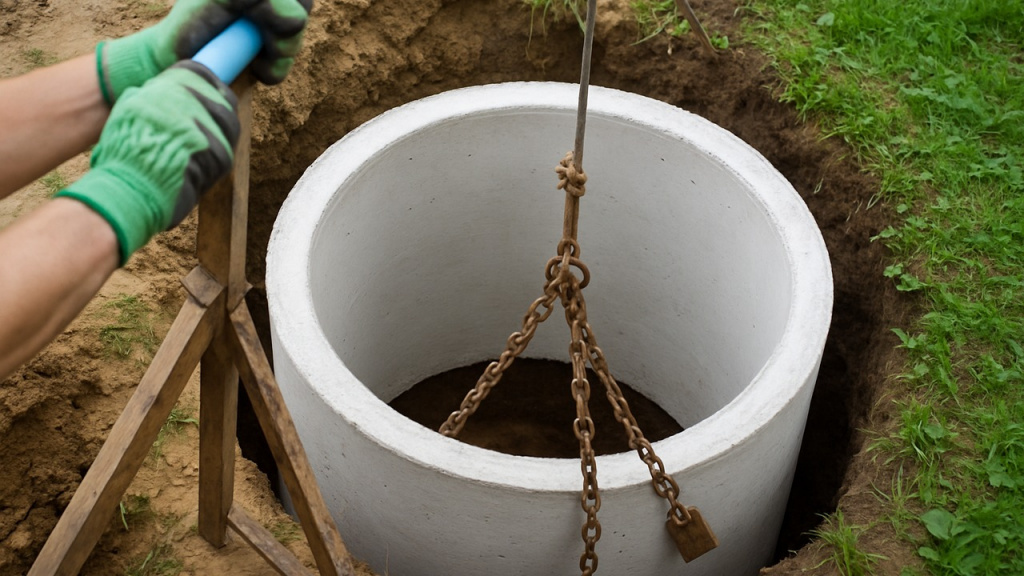

- Железобетонные (кольца). Классический, самый распространенный и прочный вариант. Минусы: большой вес, сложность монтажа, со временем бетон может разрушаться.

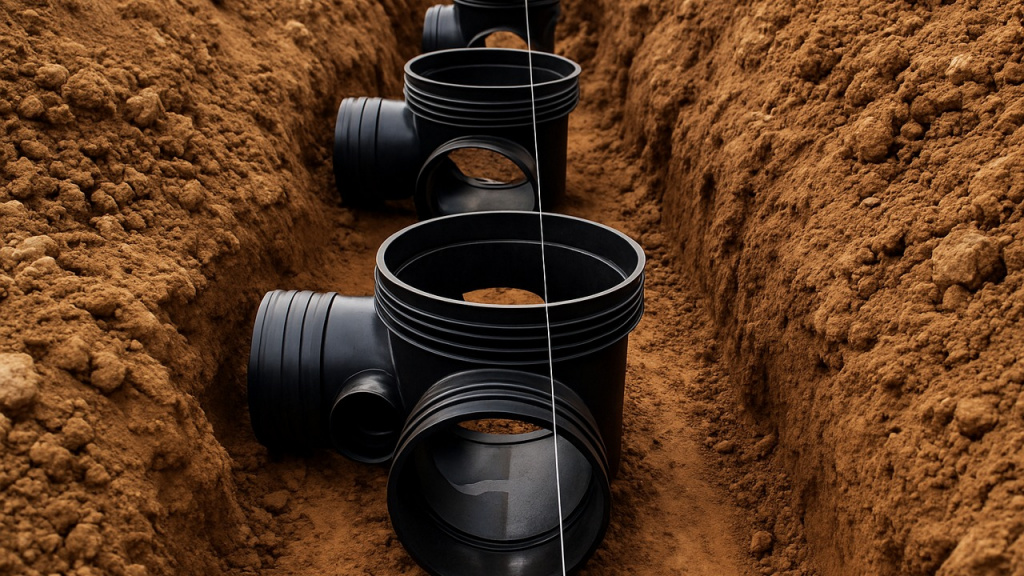

- Пластиковые (полимерные). Современный вариант. Легкие, герметичные, долговечные, быстро монтируются. Становятся все популярнее.
- Кирпичные. Ранее были распространены, сейчас используются реже из-за трудоемкости строительства.
Как устроен колодец
Вот из чего состоит колодец:
- Крышка люка - это верхняя часть, которая находится на уровне земли. Защищает от падения, запахов и несанкционированного доступа.
- Горловина (корпус люка и опорное кольцо) - сужающаяся часть, ведущая к шахте.
- Шахта - вертикальная труба (обычно из бетона или пластика), по которой спускается рабочий для обслуживания.
- Камера (лотковая часть) - нижняя, самая широкая часть, где собирается вода или проходят трубы, или другие коммуникации, как например, в смотровых колодцах. По дну камеры проходит сама канализационная труба, которая плавно переходит в лоток (желоб).
- Лоток - это канал в дне колодца, по которому непосредственно течет сточная вода. Он повторяет форму и направление трубы.
- Днище - основание колодца, обычно бетонное или грунтовое.
Характеристики
Характеристики канализационного колодца напрямую зависят от его назначения и условий эксплуатации. Основные параметры включают глубину шахты, диаметр лаза и размеры емкости, которые рассчитывают исходя из объема стоков и нагрузки городской сети. Строение колодца должно обеспечивать комфортный доступ для обслуживания и безопасную эксплуатацию системы.
Стандартные показатели для городских условий выглядят следующим образом:
- Объем емкости – варьируется в зависимости от пропускной способности сети, обычно несколько кубометров.
- Глубина – зависит от расположения трубопроводов, уклона и уровня грунтовых вод.
- Диаметр лаза – от 0,8 до 1 метра, чтобы специалист мог беспрепятственно попасть внутрь.
- Площадь дна – рассчитывается исходя из объема и формы шахты, обеспечивая устойчивость конструкции.
Также учитываются размеры бетонных или полимерных колец, из которых состоит колодец. Правильный расчет всех параметров позволяет избежать засоров и упрощает проведение ремонтных работ. Назначение каждой характеристики продиктовано безопасностью и эффективностью работы канализации.
Колодец городской канализации должен иметь ровное и прочное дно, чтобы выдерживать нагрузку грунта и давления стоков. Важно, чтобы размеры соответствовали нормативам, облегчая обслуживание и продлевая срок службы всей системы.
Нормативная документация
Нормативная документация играет ключевую роль в проектировании и эксплуатации канализационных колодцев. Основной документ, регулирующий строительство и монтаж, называется СНиП 2.04.03-85. Он устанавливает требования к наружным сетям и сооружениям канализации. В нем подробно прописаны безопасные расстояния до жилых зданий, минимальные размеры шахт и рекомендации по материалам для городских условий.
ГОСТ 8020-2016 регулирует изготовление конструкций из бетонных и железобетонных элементов для колодцев. В разрезе этот стандарт определяет толщину стенок, допустимую нагрузку и способы соединения колец. Также нормы охватывают требования к монтажу и проверке герметичности, что важно для надежности всей системы.
Для полимерных колодцев действует ГОСТ 32972-2014, который задает параметры прочности, устойчивости к агрессивным средам и температурным перепадам. Кроме того, СП 32.13330.2018 и СП 399.1325800.2018 описывают правила проектирования и монтажа наружных сетей, обеспечивая соответствие санитарным и строительным нормам.
Каждый колодец городской канализации должен быть оснащен безопасным люком, чаще всего чугунным, и иметь размеры, позволяющие выполнять обслуживание без риска для специалистов. Соблюдение нормативов обеспечивает долговечность сооружений и предотвращает аварийные ситуации.
Для соответствия этим строгим требованиям наша компания предлагает надежные чугунные люки выполненные из высокопрочного чугуна с шаровидным графитом (ВЧШГ), соответствующие ГОСТ 3634-2019. Вся продукция находится на нашем складе и готова к отгрузке в течение 1-2 дней с момента заказа. Наши менеджеры помогут вам подобрать оптимальный тип люка для вашего проекта и организуют оперативную доставку.
