Монтаж безраструбной чугунной канализации используется на объектах с высокими требованиями к прочности и пожаробезопасности. SML — это сокращение от английского слова seamless (буквально бесшовный), что отражает бесшовную конструкцию труб, изготовленных по литейной технологии. Такие системы отличаются отличной звукоизоляцией, устойчивостью к химическим воздействиям и долговечностью. Простота сборки и высокая ремонтопригодность делают их удобными для эксплуатации и ускоряют монтаж водоотведения.
Содержание:
- Крепление труб SML
- Установка хомутов
- Рекомендации монтажа в зависимости от давления
- Рекомендации монтажа в зонах поворота труб
- Рекомендации по горизонтальной прокладки труб
- Рекомендации по ревизиям
- Рекомендации по месту укладки труб
- Рекомендации по резке труб
Крепление труб
Крепёж играет ключевую роль в работе всей системы, потому что именно он удерживает трассу в заданном положении и не даёт участкам смещаться под нагрузкой. При этом монтаж трубы SML требует точной расстановки хомутов и продуманного чередования опорных элементов, чтобы исключить провисание и обеспечить стабильность на каждом участке.
Установка хомутов

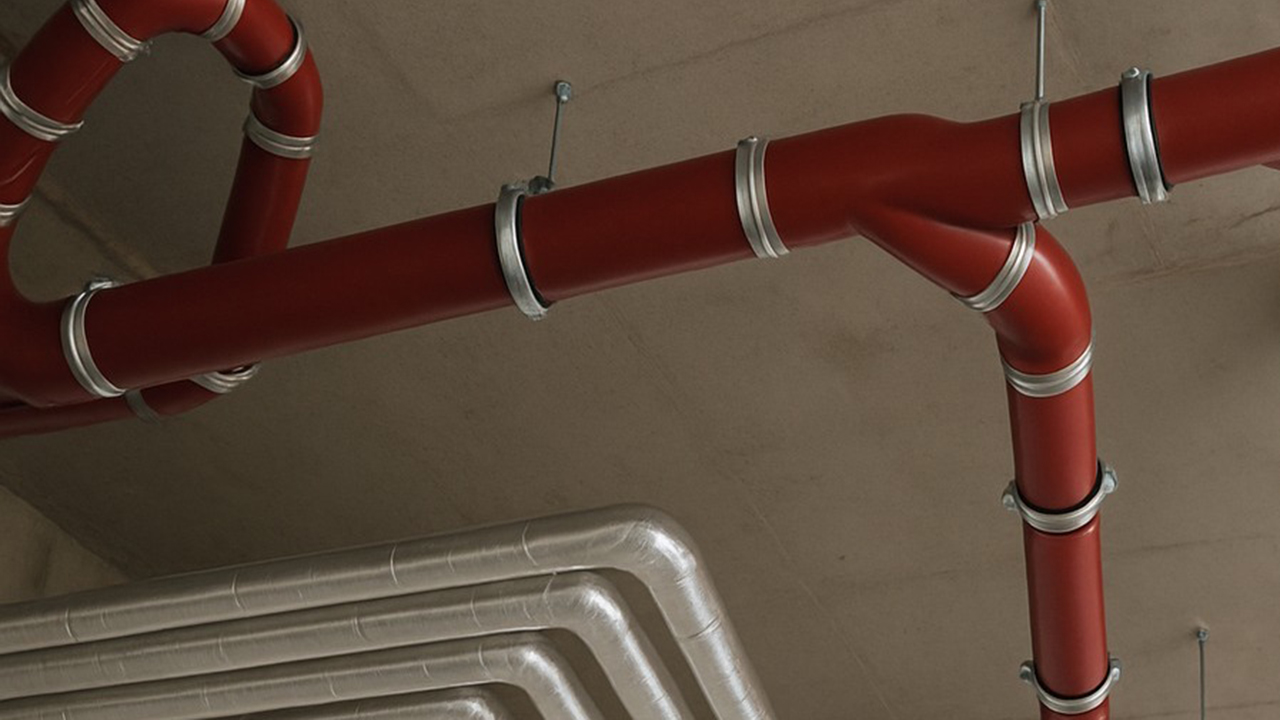

При монтаже чугунной канализации SML соединительные хомуты выполняют сразу несколько функций: они фиксируют трубы в заданном положении, обеспечивают герметичность стыков без раструбов и компенсируют температурные удлинения трубопровода.
На SML трубу сначала надевают резиновую манжету, затем фиксируют металлическую ленту с болтами до плотного прилегания.
Для вертикальных участков и магистралей с повышенным давлением используют усиливающие и скользящие хомуты, которые предотвращают осевое смещение, вибрации и провисание труб.
Рекомендации монтажа в зависимости от давления
При прокладке труб в системах SML важно учитывать уровень рабочего давления на каждом участке, чтобы обеспечить надёжность соединений. Для стандартных участков с давлением до 0,5 бар достаточно использовать обычные соединительные хомуты, тогда как при повышенном давлении применяют усиливающие зубчатые элементы. Особое внимание уделяют изменению направления трубопровода и вертикальным стоякам, где силы потока могут вызвать смещение труб. Ниже приведена таблица с основными рекомендациями для разных условий эксплуатации:
| Участок системы | Давление, бар | Тип хомута / соединения | Особенности установки |
|---|---|---|---|
| Стандартные горизонтальные трассы | ≤0,5 | Rapid | Обычные соединения без усиления |
| Участки изменения направления | >0,5 | Kombi Kralle | Устанавливаются усиливающие хомуты на всех поворотах |
| Вертикальные стояки ливневой сети | ≤0,5 | Rapid | Достаточно стандартного хомута |
| Напорные системы | до 10 | Kombi Kralle | Все соединения оснащаются усиливающими хомутами |
| Магистрали через подземные этажи | ≤0,5 | Rapid / Kombi Kralle | Применяются аналогичные меры, как для ливневой канализации |
Рекомендации монтажа в зонах поворота труб
При монтаже канализации зоны поворота труб требуют особого внимания из-за повышенного давления и динамических сил, стремящихся разъединить элементы. Для стабилизации соединений используют усиливающие зубчатые хомуты, которые фиксируют трубы и предотвращают осевое смещение. На участках перехода стояка в лежак рекомендуется применять фасонные части с успокоительным участком, равномерно распределяющие поток жидкости и воздуха. Плавный поворот можно реализовать через несколько отводов с меньшими углами, что снижает гидравлическую нагрузку на трубопровод.
Рекомендации по горизонтальной прокладки труб
При прокладке горизонтальных участков канализации важно обеспечить равномерную фиксацию труб, чтобы избежать провисания и перегрузки системы. Для этого применяют правильное чередование скользящих и неподвижных хомутов, позволяющее компенсировать тепловое расширение и фиксировать элементы в нужном положении. Расстояние между крепежами подбирают в зависимости от диаметра трубы, чтобы нагрузка распределялась равномерно и исключались деформации. Основные рекомендации можно свести к следующему списку:
- Частота креплений подбирается по диаметру трубы: до 50 мм — каждые 2 м, 100 мм — 2,5 м, свыше 150 мм — до 3 м.
- Используются скользящие хомуты для компенсации удлинения при нагреве и неподвижные для фиксации трассы.
- Чередование типов крепежа позволяет избежать чрезмерного давления на трубопровод.
- Установка компенсационных элементов учитывает тепловое расширение и предотвращает повреждения системы.
Рекомендации по ревизиям
При монтаже чугунных безраструбных труб важно заранее продумать расположение SML ревизий для удобного обслуживания системы. На вертикальных стояках их устанавливают через каждые несколько этажей и на участках с большим числом присоединённых приборов, а на горизонтальных магистралях — через определённые интервалы в зависимости от диаметра труб. Для поворотов и участков, труднодоступных для прочистки, используют тройники и заглушки с соединительными хомутами, а при необходимости — усиливающими элементами. Прочистку рекомендуется проводить с использованием напорного оборудования, чтобы не повредить внутреннее покрытие труб и сохранить долговечность канализации.
Рекомендации по месту укладки труб
| Место укладки труб | Особенности | Требования к фиксации | Защита и материалы |
|---|---|---|---|
| В бетон | Трубы можно укладывать прямо в бетон, антикоррозионная обработка не нужна | Необходимо закрепить и утяжелить трубопровод, например, заполнением водой | Совпадение тепловых коэффициентов чугуна и бетона исключает компенсацию расширений |
| В грунт | Применяются трубы систем TML, KML, BML с защитным покрытием | Соединения выполняются соединительными хомутами из нержавейки или полипропиленовыми кольцами | Для давления выше 0,5 бар используют усиленные соединители Grip E, дополнительные меры защиты обязательны |
| Открытым способом | Обычно для ливневых водостоков | Крепление стандартное, с учётом ветровых и вибрационных нагрузок | Трубы покрывают лакокрасочным составом для защиты от атмосферного воздействия |
При укладке труб SML важно учитывать условия эксплуатации: бетон надёжно защищает металлическую поверхность, в грунте применяются специальные соединители и защитные покрытия, а открытая прокладка требует дополнительной антикоррозионной обработки. Монтаж чугунных безраструбных труб в разных условиях выполняется с учётом фиксации, давления и воздействия внешних факторов. Правильный выбор места укладки продлевает срок службы канализации и снижает риск повреждений. Каждый способ укладки требует соблюдения технологии и рекомендаций производителя для безопасной эксплуатации системы.
Рекомендации по резке труб
При резке труб SML важно соблюдать точный угол среза, чтобы стыки легли ровно и герметично. Для этого используют профессиональный труборез или, при его отсутствии, аккуратно работают болгаркой или ручной пилой по металлу. После нарезки необходимо удалить все заусенцы и обработать торцы антикоррозионным составом перед соединением деталей. При этом монтаж чугунных безраструбных труб требует надежной фиксации изделия, чтобы избежать криволинейных срезов и повреждений защитного покрытия.
