Смотровой колодец — это элемент инфраструктуры для канализации, через который выполняют контроль, прочистку и обслуживание труб. В статье будет показано, как выглядит типовой смотровой канализационный колодец, из каких узлов состоит, какие параметры (диаметр, глубина, лаз) считаются рабочими и какая нормативная база регулирует выбор конструкции на сетях водоотведения.
Содержание:
- Что это такое
- Для чего нужен
- Виды смотровых колодцев
- Как устроен смотровой колодец
- Характеристики
- Нормативная документация
Что это такое
Смотровой колодец — это подземная шахта, через которую обслуживают участки трубопроводов и контролируют работу инженерных сетей. Его назначение сводится к обеспечению безопасного доступа к линиям водоотведения: внутри можно проверить состояние стенок труб, провести прочистку или заменить узлы, не вскрывая весь трассируемый участок.
Стандартное устройство колодца включает люк, горловину и рабочую камеру с лотком, по которому проходит поток. Конкретная схема зависит от конфигурации сети.
Для чего нужен
Ниже перечислены основные задачи, которые выполняет смотровой колодец, и то, как выглядит распределение его функций в эксплуатации:
- Доступ к коммуникациям: обеспечивается возможность быстро проверить трассу и добраться до нужного участка.
- Контроль состояния системы: выполняется мониторинг трубопровода и выявление проблемных мест.
- Обслуживание сети: производится очистка и устранение засоров без разборки магистрали.
- Регулирование потока: поддерживается стабильное направление и скорость движения воды.
- Сбор примесей: задерживаются крупные частицы, чтобы не допустить их попадания в общий трубопровод.
Виды смотровых колодцев
Разновидности смотровых сооружений подбирают по конфигурации трассы и задачам, которые приходится решать на сетях водоотведения. Каждый тип имеет свое назначение: один упрощает обслуживание прямых линий, другой обеспечивает безопасный поворот потока, третий помогает собрать несколько контуров в единую точку.
Ниже приведены типы колодцев по конструктивным признакам:
| Тип колодца | Краткое описание |
|---|---|
| Линейный | Ставится на прямом участке, где потоку не нужно менять направление. |
| Поворотный | Монтаж выполняется в точках, где трасса делает поворот. |
| Узловой | Используется там, где сходятся несколько линий; второстепенные трубы подводят под острым углом. |
Отдельная классификация касается специализированных моделей, которые работают не только с ревизией, но и с движением или очисткой стоков.
| Вид | Краткое описание |
|---|---|
| Водоприемный | Служит для накопления и естественного отвода дренажных стоков |
| Поглотительный | Фильтрует воду и отправляет ее в глубокие слои грунта |
| Инспекционный | Мелкоглубинный ревизионный узел для периодических проверок |
| Обслуживаемый | Глубокая конструкция со скобами или лестницей для безопасного спуска |
Как устроен смотровой колодец
Конструкция, с помощью которой смотровой колодец стабильно работает десятилетиями, формируется из нескольких жестко связанных элементов. В типовой шахте есть рабочая камера, опорное основание, горловина и люк, через который выполняют все операции на сетях водоотведения. Фактически это вертикальный доступ к трубопроводу: лоток в основании направляет поток, полки удерживают форму и защищают стенки, а горловина обеспечивает безопасный выход на поверхность. Минимальные размеры камеры и прохода стандартизированы — иначе невозможно безопасно обслуживать узел, особенно когда приходится выполнять ревизию или менять элементы тракта.
Если смотреть, как выглядит внутреннее устройство такой конструкции, то станет видно, что каждый элемент отвечает за свою часть работы. Основание принимает нагрузку и задает правильный профиль лотка, высота которого совпадает с диаметром подключенных труб. Стены выполняют из монолитного бетона, железобетонных колец или кирпича — выбор зависит от глубины и условий монтажа. Для спуска монтируют скобы или лестницу, а сверху ставят люк, который фиксируется на горловине.
Характеристики
Размерные параметры определяют, насколько удобно обслуживать смотровой колодец и можно ли безопасно работать внутри рабочей камеры. Геометрию жестко привязывают к диаметру подключенной трубы. Глубину выбирают с запасом по промерзанию, а расстояния от стенки до труб диктуют минимально допустимые зазоры для ревизии.
Ниже приведены основные характеристики, на которые ориентируются при проектировании:
- Размеры рабочей камеры: задается 1000×1000 мм для труб Ø до 600 мм, а при Ø 700+ мм длина должна быть D+400 мм и ширина D+500 мм.
- Глубина заложения: выбирается минимум на 0,5 м глубже уровня нулевой температуры.
- Минимальные расстояния до трубопровода: устанавливается не менее 0,3 м для Ø ≤ 400 мм, 0,5 м для Ø 500–600 мм и 0,7 м для Ø ≥ 700 мм.
- Высота рабочей камеры: измеряется от основания до верхней грани горловины и зависит от глубины прокладки и назначения узла.
- Диаметр горловины: выбирается около 700 мм, чтобы обеспечить нормальный доступ внутрь.
- Уровень установки люка: на дороге — вровень с покрытием, на газоне — выше земли на 5 см, в зоне новостройки — с подъемом примерно на 20 см.
Нормативная документация
Ниже представлена таблица с основными нормативными документами, регулирующими требования к смотровым колодцам и их устройству на сетях водоотведения:
| Документ | Основное содержание |
|---|---|
| ГОСТ 8020-2016 | Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей |
| ГОСТ 32972-2014 | Колодцы полимерные канализационные |
| ГОСТ 3634-2019 | Люки смотровых колодцев и дождеприемники ливнесточных колодцев |
Эти документы задают рамки назначения колодцев, требований к материалам, конструктивным особенностям и эксплуатации, что обеспечивает долговечность, безопасность и функциональность смотровых канализационных колодцев.

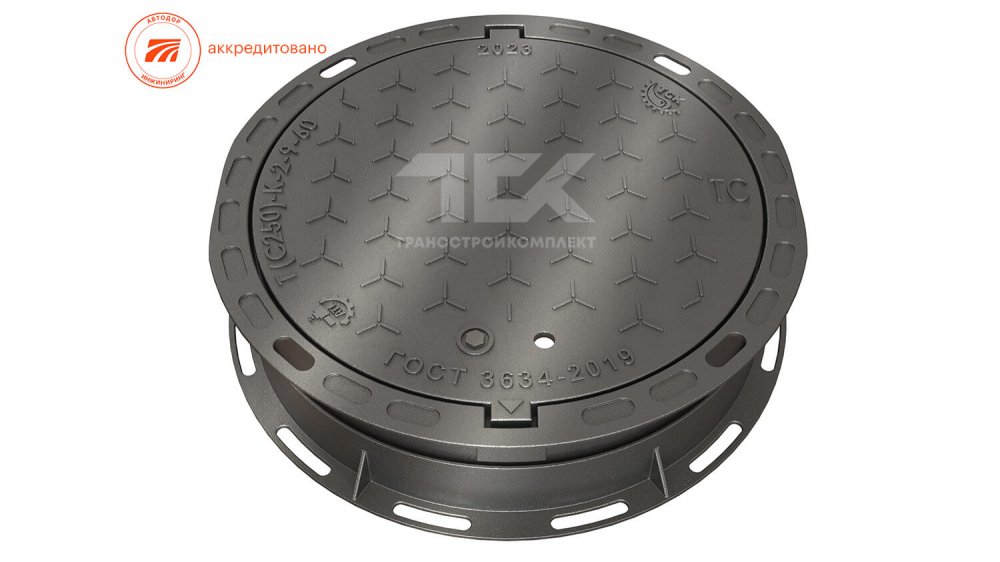

Обеспечить смотровому колодцу необходимую надежность и безопасность помогут чугунные люки нашего производства. Это сертифицированные изделия из ВЧШГ по ГОСТ, с запорным механизмом, маркировкой для разных сетей и на все классы нагрузок. Все модели всегда в наличии, а цены — от завода-изготовителя.
