В современном машиностроении и литейном производстве чугунные сплавы занимают важное место благодаря своей доступности, технологичности и широкому спектру применения. Среди многообразия их марок особое внимание заслуживает СЧ15, обладающий оптимальным сочетанием механических и литейных свойств.
Расшифровка
Аббревиатура СЧ15 расшифровывается следующим образом:
- С – указывает на то, что это серый чугун. Он отличается, например, от ковкого или высокопрочного формой графитовых включений. В сером графит имеет пластинчатую форму.
- Ч – обозначает, что материал - собственно чугун.
- 15 – численное значение, обозначающее минимальное значение временного сопротивления разрыву при растяжении, выраженное в кгс/мм². В данном случае, не менее 15 кгс/мм² (что примерно соответствует 150 МПа).
Таким образом, аббревиатура СЧ15 обозначает минимальный предел прочности при растяжении 150 МПа.
Химический состав
Составляющие сплава строго регламентируется ГОСТ 1412-85. Важно отметить, что даже незначительные отклонения от установленных норм могут существенно повлиять на его свойства.
Вот основные элементы и их процентное содержание:
| Элемент | Содержание, % | Влияние |
|---|---|---|
| Углерод (C) | 3,3–3,5 | Ключевой элемент для образования графита. Влияет на литейные свойства и твердость. |
| Кремний (Si) | 1,9–2,5 | Способствует графитизации, улучшает жидкотекучесть, снижает усадку. |
| Марганец (Mn) | 0,7–1,0 | Повышает прочность, твердость и износостойкость. |
| Сера (S) | ≤ 0,15 | Нежелательная примесь, но в малых количествах улучшает обрабатываемость. |
| Фосфор (P) | ≤ 0,2 | Повышает жидкотекучесть, но снижает вязкость и пластичность. |
| Хром (Cr) | ≤ 0,2 | Повышает твердость и износостойкость. |
| Никель (Ni) | ≤ 0,3 | Улучшает механические свойства и коррозионную стойкость. |
| Железо (Fe) | ~93,6–94,1 | Является основой сплава. |
Характеристики
Данный сплав обладает рядом характеристик, определяющих его область применения:
| Свойство | Значение | Характеристика |
|---|---|---|
| Предел прочности при растяжении, σв | ≥ 150 МПа | Базовая характеристика, указанная в маркировке |
| Твердость по Бринеллю, HB | 131 - 164 | Легко обрабатывается резанием |
| Модуль упругости, Е | ≈ 1,·10⁵ МПа | Значительно ниже, чем у сталей |
| Ударная вязкость, KCU | Низкая | Материал хрупкий, не предназначен для ударных нагрузок |
| Коэффициент трения | Низкий | Хорошие антифрикционные свойства благодаря графиту |
Важной особенностью СЧ15 является наличие пластинчатого графита, который обеспечивает хорошие демпфирующие свойства, повышенную износостойкость и антифрикционные качества при умеренных нагрузках. Кроме того, металл обладает хорошей жидкотекучестью, что позволяет получать отливки сложной формы.
Для чего нужен СЧ15
Он используется в качестве конструкционного материала для деталей, работающих в условиях отсутствия значительных динамических и знакопеременных нагрузок. СЧ15 хорошо подходит для изготовления деталей, подверженных сжатию и обладающих высокой жесткостью.
Где используется
Области применения данного материала достаточно широки:
- Корпуса и кожухи агрегатов, станков и оборудования: благодаря своим демпфирующим свойствам, он эффективно поглощает вибрации, обеспечивая стабильную работу оборудования.
- Массивные поддоны и фундаментные плиты: используются для обеспечения устойчивости и гашения вибраций в тяжелом оборудовании.
- Арматура для трубопроводов низкого давления (задвижки, фланцы, SML трубы): благодаря своей стойкости к коррозии в нейтральных средах.
- Барабаны и шкивы для приводов: из-за износостойкости и антифрикционных свойств.
- Плиты и станины для неответственного технологического оборудования.
Специфика использования
Использующим СЧ15 необходимо учитывать его ограничения. Он хрупок и не подходит для деталей, работающих на растяжение, изгиб или удар. При проектировании следует избегать острых углов и резких переходов толщин, которые могут стать концентраторами напряжений и привести к образованию трещин. Важно помнить, что даже правильно изготовленные детали могут разрушиться при перегрузке.
Формы поставки
СЧ15 отгружается в виде:

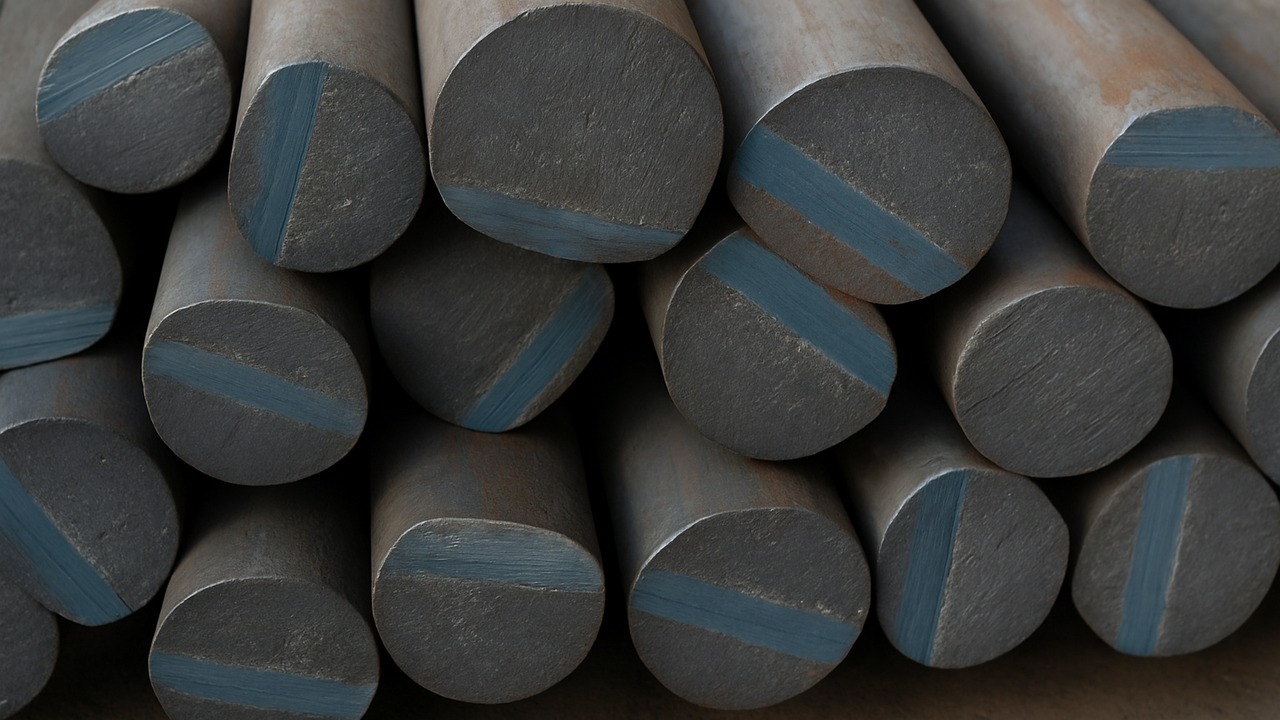

- Чушек: используются для переплавки и изготовления отливок.
- Отливок: готовые детали, изготовленные литьем. Они могут быть различной формы и размеров в зависимости от требований заказчика.
Плюсы и минусы СЧ15
Плюсы:
- Высокая жидкотекучесть: позволяет получать отливки сложной формы с тонкими стенками.
- Хорошие демпфирующие свойства: эффективно поглощает вибрации.
- Относительно низкая стоимость: делает СЧ15 экономически привлекательным материалом.
- Простота обработки: легко поддается механической обработке.
Минусы:
- Низкая прочность на растяжение и изгиб: не подходит для деталей, работающих под нагрузкой.
- Хрупкость: может разрушаться при ударных нагрузках.
- Ограниченная коррозийная стойкость: окисляется в агрессивных средах.
Отличия от других марок
Основное отличие СЧ15 от других марок серого чугуна заключается в прочностных характеристиках и химическом составе. Например:
- СЧ10 обладает более низким пределом прочности (не менее 100 МПа) и зачастую используется для декоративных элементов и легких крышек.
- СЧ20, напротив, имеет более высокий предел прочности (не менее 200 МПа) и применяется для изготовления более нагруженных деталей, таких как станины, чугунные люки и блоки двигателей.
- СЧ15 занимает промежуточное положение, предлагая оптимальный баланс между прочностью и технологичностью.
Критерии выбора
Выбирая чугун СЧ15, необходимо учитывать следующие критерии:
- Соответствие ГОСТ 1412-85: это гарантирует стабильность химического состава и механических свойств.
- Качество отливок: необходимо убедиться в отсутствии дефектов, таких как трещины, поры и раковины.
- Репутация производителя: предпочтительно сотрудничать с проверенными поставщиками, имеющими положительные отзывы.
- Наличие сертификатов: подтверждают соответствие продукции требованиям стандартов.
Соответствие ГОСТ 1412-85
Государственный стандарт 1412-85 – это основной нормативный документ, определяющий требования к серому чугуну, включая марку СЧ15. Он регламентирует химический состав, механические свойства, методы контроля и правила приемки. Соответствие этому стандарту является гарантией качества и надежности использования чугуна.
Подводя итог
Чугун СЧ15 – это универсальный материал, обладающий оптимальным сочетанием механических и литейных свойств. Благодаря своей доступности, технологичности и широкому спектру применения он остается востребованным в различных отраслях промышленности. Однако при его использовании необходимо учитывать ограничения, связанные с низкой прочностью на растяжение и хрупкостью. Правильный выбор и соблюдение требований к эксплуатации позволяют обеспечить надежную и долговечную работу деталей. При выборе поставщика всегда сверяйтесь с ГОСТ 1412-85, чтобы получить качественный продукт.
